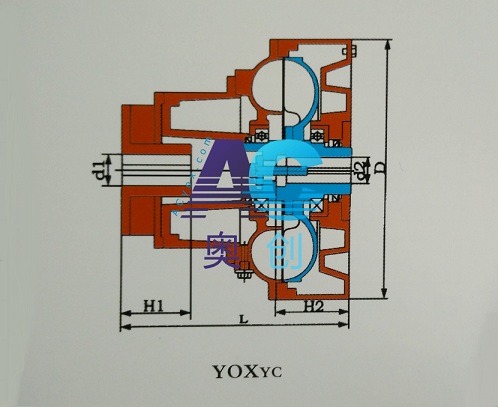

1. 此類液力偶合器為加長后輔室及側輔室的結構，其特點是起動時間更長（一般為50秒），起動力矩更加降低，對要求延長起動時間、降低起動力矩、提高膠帶壽命的膠帶輸送機特別適用。
2. 圖中軸孔內緊定螺栓為選配件。
3. 型號另表示YOXVS
4. 請?zhí)貏e注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，但型式結構大同小異，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購時注明。
| 型號 Type No. |
Lmin |
D | 輸入端 Input side | 輸出端Output side | 充油量 Oil filling(L) | 重量(不包括油)Weight w/o oil(kg) | 最高轉速M(fèi)ax.speed(r/min) |
過載系數 Overload ratio |
|||
| d1max | H1max | d2max | H2max | max. | min. | ||||||
| YOXYC360 | 360 | Ø420 | Ø55 | 110 | Ø55 | 110 | 8.8 | 4.4 | 55 | 1500 | 1.1～2.35 |
| YOXYC400 | 390 | Ø480 | Ø60 | 140 | Ø60 | 150 | 13.5 | 6.7 | 73 | 1500 | 1.1～2.35 |
| YOXYC450 | 445 | Ø530 | Ø75 | 140 | Ø70 | 140 | 19.5 | 9.7 | 80 | 1500 | 1.1～2.35 |
| YOXYC500 | 510 | Ø590 | Ø85 | 170 | Ø85 | 145 | 26.8 | 13.4 | 123 | 1500 | 1.1～2.35 |
| YOXYC562 | 530 | Ø634 | Ø90 | 170 | Ø100 | 180 | 34.2 | 17.1 | 161 | 1500 | 1.1～2.35 |
| YOXYC600 | 575 | Ø695 | Ø90 | 170 | Ø100 | 180 | 43.6 | 21.8 | 183 | 1500 | 1.1～2.35 |
| YOXYC650 | 650 | Ø740 | Ø125 | 225 | Ø130 | 200 | 62.4 | 31.2 | 239 | 1500 | 1.1～2.35 |
| YOXYC750 | 680 | Ø842 | Ø140 | 245 | Ø150 | 240 | 88.4 | 44.2 | 363 | 1500 | 1.1～2.35 |
| YOXYC866 | 820 | Ø978 | Ø160 | 280 | Ø160 | 265 | 145.6 | 72.8 | 520 | 1500 | 1.1～2.35 |
| YOXYC1000 | 845 | Ø1120 | Ø160 | 210 | Ø160 | 280 | 192.4 | 96.2 | 564 | 1000 | 1.1～2.35 |
| YOXYC1150 | 960 | Ø1295 | Ø180 | 220 | Ø180 | 300 | 264 | 132 | 980 | 750 | 1.1～2.35 |
| YOXYC1320 | 1075 | Ø1485 | Ø200 | 240 | Ø200 | 350 | 388 | 194 | 1495 | 750 | 1.1～2.35 |
注意：由于各廠家有自己的企業標準，液力偶合器型號的表示不盡相同，比如YOXVS500，也可寫作YOXYC500，但型式結構大同小異，規格參數由于篇幅限制并未全部展示，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購咨詢時注明。
獲取產品報價m.shanxiouke.com/service/information/675.html（建議右鍵新打開一頁，不影響繼續瀏覽此頁面）
液力耦合器結構與實用說明——奧創（AC）延長后輔室+側輔室限矩型液力偶合器
