1. 此類液力偶合器除具有YOX、YOXII、TVA型的特點外，它適用于要求防燃、防爆、防油污染的工作環(huán)境，常用于煤礦井下。
2. 當H1、H2超過表列H1max、H2max時可相應增加L。

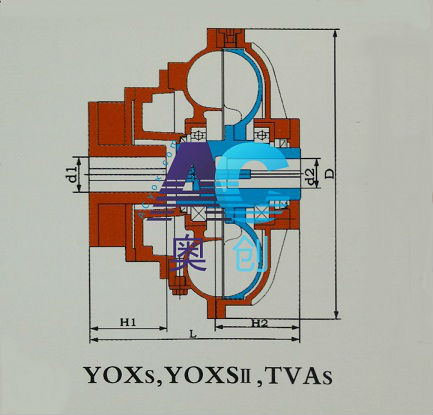

3. 圖中軸孔內緊定螺栓為選配件。
4. 型號另表示YOXD
5. 請?zhí)貏e注意：由于各廠家有自己的企業(yè)標準，液力偶合器型號的表示不盡相同，但型式結構大同小異，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購時注明。
| 型號Type No. |
Lmin |
D | 輸入端Input side | 輸出端Output side | 充水量Water filling(L) | 重量(不包括水)Weight w/o water(kg) | 最高轉速Max.speed(r/min) |
過載系數 Overload ratio |
|||
| d1max | H1max | d2max | H2max | max. | min. | ||||||
| YOXS400 | 356 | Ø480 | Ø60 | 140 | Ø60 | 150 | 9.6 | 4.8 | 65 | 1500 | 2～2.5 |
| YOXS450 | 397 | Ø530 | Ø75 | 140 | Ø70 | 140 | 13.6 | 6.8 | 70 | 1500 | 2～2.5 |
| YOXS500 | 444 | Ø590 | Ø85 | 170 | Ø85 | 160 | 19.2 | 9.6 | 105 | 1500 | 2～2.5 |
| YOXS510 | 426 | Ø590 | Ø85 | 170 | Ø85 | 160 | 19 | 9.5 | 119 | 1500 | 2～2.5 |
| YOXS560 | 459 | Ø650 | Ø90 | 170 | Ø100 | 180 | 27 | 13.5 | 140 | 1500 | 2～2.5 |
| YOXS562 | 471 | Ø634 | Ø100 | 170 | Ø110 | 170 | 30 | 15 | 131 | 1500 | 2～2.5 |
| TVAS562 | 467 | Ø634 | Ø100 | 170 | Ø110 | 170 | 30 | 15 | 131 | 1500 | 2～2.5 |
| YOXS600 | 474 | Ø695 | Ø90 | 170 | Ø100 | 180 | 36 | 18 | 160 | 1500 | 2～2.5 |
| TVAS650 | 536 | Ø740 | Ø125 | 225 | Ø130 | 200 | 46 | 23 | 219 | 1500 | 2～2.5 |
| TVAS750 | 630 | Ø842 | Ø140 | 245 | Ø150 | 240 | 68 | 34 | 332 | 1500 | 2～2.5 |
注意：由于各廠家有自己的企業(yè)標準，液力偶合器型號的表示不盡相同，比如YOXD400，也可寫作YOXS400，但型式結構大同小異，規(guī)格參數由于篇幅限制并未全部展示，如用戶需要特殊型號尺寸、對過載系數有特殊要求的，可在訂購咨詢時注明。
YOXS、YOXD水介質液力偶合器型式選型參考
